概述：
HXK旋殼泵，又稱皮托管泵。是突破新型理論分析、設計、制造三道難關后，研制岀的一種全新概念的葉片及殼體與液體同步旋轉的泵產品。其轉鼓、轉子蓋、葉輪帶動液體同步旋轉,消除了一般小流量、高揚程離心泵諸如高速泵、多級泵存在的量值很大的圓盤摩擦損失,具有比高速泵、多級泵高得多的效率。同時，由于密封只承受進口壓力，密封壽命長；軸承只承受很小的軸向力和徑向力、不受密封損壞后泄露介質的污染，軸承壽命長。性能曲線是一個從最大流量到關死點連續上升的曲線，水力性能平穩；易損件只有機械密封和0型圈，備件少、維修費用低， 通用性及互換性強。具有結構緊湊、效率高、壽命長、維修方便等特點，是一種替代高速泵、多級泵的高科技產品。

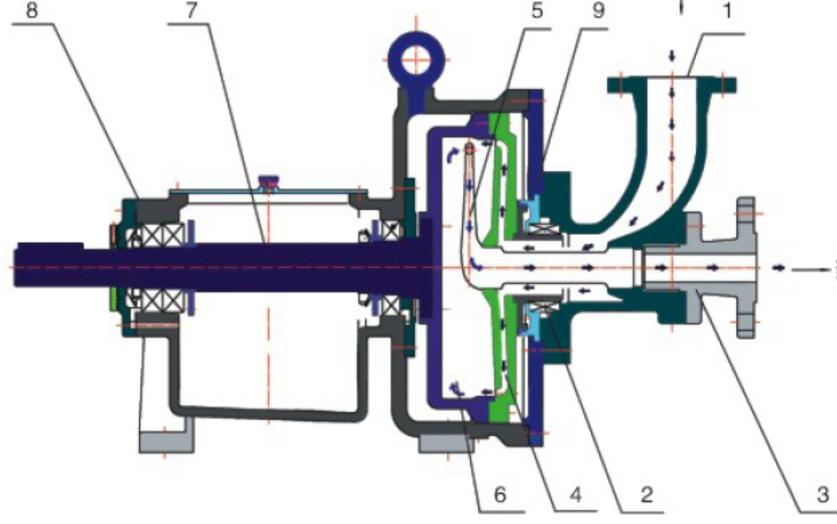

皮托管泵的結構圖：

1、進液管 （ 聯 接 頭 ）    2、機械密封    3、出液管 （ 側 進 側 出 時 ）
4、轉鼓蓋（葉輪）    5、集液管（皮托管）    6、轉鼓    7、主軸    8、軸承座    9、保護蓋

結構：
該泵由轉子、集液管、軸承座部件、外殼體和進出液管等部分組成。軸承座部件與常規離心泵相同。過流件葉輪和轉子腔連成一體，用螺栓固定在主軸上構成轉子部件。轉子腔的外圍
有外殼體起保護作用，用螺栓固定在軸承座上。外殼體的右端蓋上固定進液管和出液管。核心件集液管固定在出液管上，從軸線伸到接近轉子腔的圓筒內壁處。該泵僅在葉輪入口與進液管之間設有機械密封，用于密封泵的進口低壓力。

工作原理：
要加壓的液體從進液管進入葉輪，因葉輪高速回轉而獲得動能，液體從葉輪外圍沿軸向進入轉子腔的外圍。然后從位于轉子腔最外圍的集液管入口進入。因集液管的橫截面積逐步擴大，液體流速逐步降低，從而將液體的動能轉化為壓力能。最后從出液管排出高壓液體。由于葉輪與轉子腔連為一體同步回轉，因此液體在獲得動能的過程中，無圓盤摩擦損失，這就是該新型泵比相同低比轉數的高速泵和多級離心泵效率高很多的根源所在。

特點優勢：
皮托管泵以其獨特的泵理論為基礎和特殊的加工手段，使之具有如下特點：
（1） 效率高，運行費用低。旋殼泵效率比相同流量和揚程的高速泵高，泵的運行費用降低。
（2） 可靠性高，維修費用低。低壓端機封設計，較小的轉子徑向力和軸向力，增加了機械密封和軸承的使用壽命。易損件較少且拆裝容易，降低了維修費用。
（3） 初次投資費用較低。在小流量高揚程的使用工況下，旋殼泵成本具有明顯優勢。
（4） 調節流量方便。旋殼泵揚程流量曲線平坦，不存在通常低比轉數離心泵的駝峰現象，因此容易對泵流量進行調節，在不同流量時工作穩定。
（5） 備件費用低。旋殼泵系列產品易損件較少，零部件的通用性和互換性很高，降低了備件庫存費用。

性能參數：
流量：~110m3/h
揚程：~1900 m
轉速：2950~6800r/min
設計壓力：~25MPa
使用溫度：-40℃?288℃

適用范圍：
發電行業：清洗泵、燃料泵、鍋爐給水泵
造紙行業:  高壓噴淋、高壓噴射
石油化工：工藝流程泵、炷液輸送、廢液輸送
其它行業：其它使用高速泵、多級泵的場合
